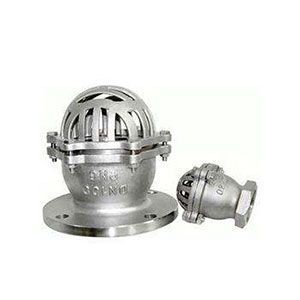

底閥H42X
產品名稱：底閥H42X
產品型號：H42X
連接方式：法蘭
結構形式：立式
驅動方式：手動
產品口徑：DN25-DN500
公稱壓力：1.0-2.5MPa
閥體材質：不銹鋼,鑄鋼,鑄鐵
產品詳情
H42X底閥概述:
H42X底閥是防止介質流通的單向啟閉閥門，僅用于各類泵進口管的端部，防止介質中的雜物進入管路中。
H42X底閥性能規范：
公稱壓力：PN0.25MPa
公稱通徑：DN15～DN350
適用介質：水、油、及非腐蝕性介質
適用溫度：≤50 o C
主要部件材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
H42X底閥主要外形尺寸：
| 型號 | 公稱通徑 DNmm | H | D | D1 | D2 | Z-d | 適用介質 | 適用溫度 |
| H42 | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液體 | 不銹鋼 |
| 40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
| 50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
| 65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
| 80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
| 100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
| 125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
| 150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
| 200 | 360 | 315 | 280 | 258 | 8-φ18 |
