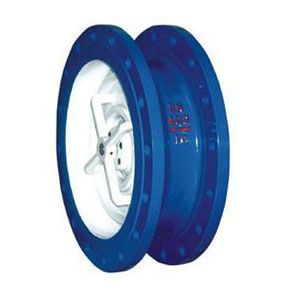

CVKR大口徑靜音止回閥
產品名稱：CVKR大口徑靜音止回閥
產品型號：CVKR
連接方式：法蘭
結構形式：靜音式
驅動方式：手動
產品口徑：DN300-DN1200
公稱壓力：1.0mpa-2.5mpa
閥體材質：鑄鋼，不銹鋼，鑄鐵,304.316
產品詳情
一、概述
CVKR大口徑靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附著到流體的設計能保證最小的壓力損失靜音止回閥安裝于水泵出水口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞性沖擊，以達到靜音、防止倒流和保護設備的目的。
靜音止回閥 廣泛適用于給排水、消防、暖通、工業等系統。此閥門設計先進，體積小，占用空間資源少，動作迅速，功能可靠。
二、技術參數
公稱壓力：1.0～2.5MPa
公稱通經：300～1200mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、主要外形尺寸
| 公稱通徑 | D1 | D2 | D3 | N-￠D | L | ||||
| (mm) | 1.0MPa | 1.6MPa | 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |
| 300 | 370 | 400 | 410 | 460 | 12-23 | 12-28 | 171 | ||
| 350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
| 400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
| 450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
| 500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
| 600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
| 700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
| 800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
| 900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
| 1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
| 1200 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | |
