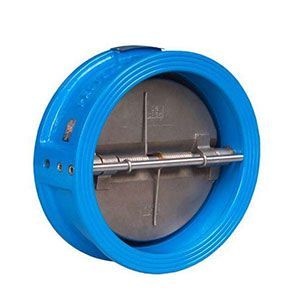

對夾式雙蝶板止回閥

對夾式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。

　　 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

　　用途：　　對夾式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。　　主要材質有：

　　 碳鋼、低溫鋼、雙相鋼（F51/F53）、鈦合金、鋁青銅、因科鎳爾（INCONEL625）、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾（400/500）、20#合金，哈氏合金等金屬材料

　　標準與規范

　　1、設計與制造：API594、API6D、JB/T8937

　　 2、結構長度：API594、API6D、DIN3202、JB/T8937

　　 3、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

　　 4、試驗與檢驗：API598、JB/T9092

　　 5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

　　結構特點

　　 1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8

　　 2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20

　　 3、閥瓣關閉快速，水錘壓力小

　　 4、水平或垂直管道均可使用，安裝方便

　　 5、流道通暢、流體阻力小

　　 6、動作靈敏、密封性能好

　　 7、閥瓣行程短、關閥沖擊力小

　　 8、整體結構、簡單緊湊、造型美觀

　　 9、使用壽命長、可靠性高

產品引用標準

設計與制造：API 594、API 6D

結構長度：ANSI 594、API 6D、DIN3202

法蘭標準：DIN 2543-2548、API605、ASME B 16.47

壓力檢驗：API 598

產品用途

對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。適用介質為：水、油品、蒸汽、污水、酸類等。

主要零件的材料說明
