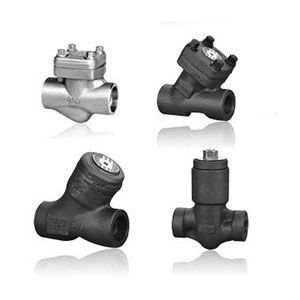

Y型鍛鋼止回閥
產品名稱：Y型鍛鋼止回閥
產品型號：H45H/Y
連接方式：承插焊，螺紋
結構形式：Y型
驅動方式：手動
產品口徑：1/4-2
公稱壓力：800-1500LB
閥體材質：A105 F11 F22
Y型鍛鋼止回閥介紹：
"Y"型鍛鋼閥有三種閥蓋設計形式：第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.
可設計成"Y"型閥的有截止閥和止回閥
Y"型閥設計結構和特征：
"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構：
全徑和縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實習閥瓣
自定義壓板壓套式
整體式上密封座
明桿支架型(OS&Y)
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASMEB16.11
螺紋連接端（NPT）符合ANSI/ASMEB1.20.1
閥瓣可變換為針型、節流型、球型、止回型
Y型鍛鋼止回閥相關壓力：
800LB
900LB～2500LB
800LB
Y"型閥設計結構和特征：
"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
全徑和縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實習閥瓣
自定義壓板壓套式
整體式上密封座
明桿支架型(OS&Y)
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥瓣 | A276420 | A276304 | A276 304(L) | A276316(L) |
| 3 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 4 | 銘牌 | SS | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
Y型鍛鋼止回閥尺寸(MM)和重量(KG)
| NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 98 | 98 | 110 | 120 | 140 | 140 | 170 | 200 | |
| H（開） | 85 | 85 | 95 | 105 | 114 | 114 | 132 | 145 | |
| 重量 | 3.1 | 3.0 | 3.7 | 6.5 | 8.5 | 8.0 | 10.9 | 12.5 | |
