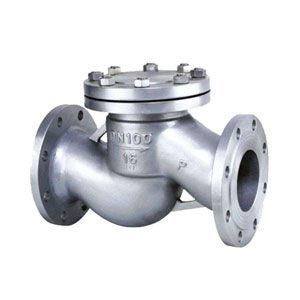

法蘭升降式止回閥
產品名稱：法蘭升降式止回閥
產品型號：H41H
連接方式：法蘭
結構形式：升降式
驅動方式：手動
產品口徑：DN32-DN200
公稱壓力：1.6~10.0MPA
閥體材質：鑄鋼，不銹鋼
產品詳情
法蘭升降式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
升降式止回閥主要性能規范
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
升降式止回閥主要連接尺寸.
| 公稱通徑 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
| L | H | L | H | L | H | |
| DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
| DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
| DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
| DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
| DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
| DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
| DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
| DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
| DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
