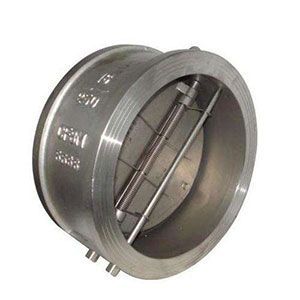

蝶式止回閥H76W

蝶形止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。對夾連接蝶式止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。

應用范圍：

蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

結構特點：

旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

標準規范：

設計制造標準：JB/T 8937

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

主要尺寸及重量：

可能發生的故障、原因及消除辦法：1、閥體和閥蓋連接處滲漏:

(1)螺母擰得不緊或松緊不均勻,可重新調整之。

(2)法蘭密封面上有損傷或積有污物，應進行修整密封面或清除污物。

(3)墊片損壞，應更換新墊片。

2、閥瓣與閥座密封面處滲漏

(1)密封面間夾有污物，可清洗干凈。

(2)密封面有損傷，重新研磨或重新堆焊及加工。

對夾式止回閥主要零部件材料：

對夾式止回閥主要技術參數:

對夾式止回閥 主要外形尺寸：

【產品用途】

H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

【產品特點】

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

【執行標準】

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

【性能參數】

HH47、H47XF、HDH47X 蝶式緩沖止回閥主要外形和連接尺寸
