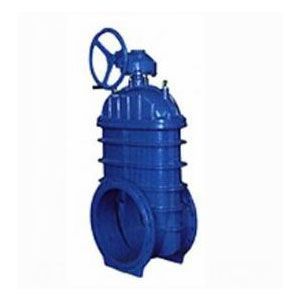

大口徑彈性座封閘閥Z545X

一、Z545X型大口徑彈性座封閘閥產品概述：

彈性座封閘閥Z545X型大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕，幾何尺寸精確的特點。閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電、氣動執行機構，密封、防銹功能極佳，安全可靠，使用壽命長。可立式或臥式安裝。可廣泛用于給排水系統、污水處理系統、市政建設及礦山、電力、冶金、等行業。

二、Z545X型大口徑彈性座封閘閥壓力試驗：

三、Z545X型大口徑彈性座封閘閥主要零部件材料明細表：

四、Z545X型大口徑彈性座封閘閥主要零技術參數：

五、Z545X型大口徑軟密封閘閥主要連接外型尺寸: (單位:mm)

1、閥腔內無閘槽：

   傳統的閘閥由于閥腔底部有一閘槽，長時間使用后閘槽內往往容易淤積砂石等雜物，造成閥門關閉不嚴產生漏水或根本無法關閉。本公司生產的軟密封閘閥底部采用與水管相同的平底設計，閥腔內無閘槽，不會造成雜物淤積，使流體暢通無阻。

2、閥板整體橡膠包覆：

   閥板采用高品質的橡膠進行整體包覆，先進的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，并且粘接牢固，不易脫落而且彈性記憶佳。

3、耐腐蝕：

   閥桿、閥桿螺母、密封套采用耐腐蝕材料不銹鋼和銅，閥體內外采用環氧樹脂靜電噴涂，不會產生銹水和造成介質污染，可滿足直接飲用水要求。

4、密封可靠：

   采用三道“O型密封圈”，開關輕巧,密封可靠；不用壓盤根，平時免維護，產品使用壽命長。

5、帶壓更換O型圈：獨特的設計結構使“O型密封圈”可非常方便地實現在無需停水狀態下帶壓更換。

6、嵌入式銅螺母：銅螺母與閥板采用嵌入式接合，使二者緊密結合成為一體，不會松動或脫落。

7、精密鑄造：閥體采用精密鑄造工藝，精確的幾何尺寸使得閥體內部無需任何精加工即可確保閥門的密封性。
