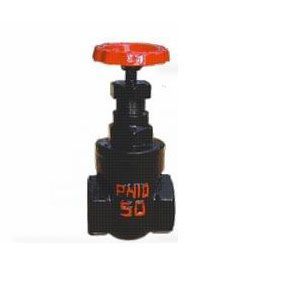

Z15T內螺紋暗桿楔式閘閥
產品名稱：Z15T內螺紋暗桿楔式閘閥
產品型號：Z15T
連接方式：內螺紋
結構形式：暗桿楔式
驅動方式：手動
產品口徑：DN15-50
公稱壓力：1.0MPa-10.0MPa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316
產品詳情
內螺紋暗桿楔式閘閥主要技術參數
| 內螺紋閘閥 型號：Z15T | 內螺紋閘閥 公稱通徑：15MM-80MM | 內螺紋閘閥 使用壓力：1.0MPA -1.6MPA |
| 內螺紋閘閥 連接方式：法蘭連接 | 內螺紋閘閥 形式：手動 | 內螺紋閘閥 主要功能：起開關作用 |
| 內螺紋閘閥 使用介質：水工業管道 | 內螺紋閘閥 材質： 鑄鐵 | 內螺紋閘閥 標準：機械部標準或定做非標 |
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作 溫度 | 使用 介質 | |
| 殼體 | 密封 | ||||
| Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蝕性介質 |
內螺紋暗桿楔式閘閥主要技術參數
| 閥體閥蓋 | 灰鑄鐵 |
| 閥桿 | 碳鋼 |
| 閘板密封圈 | 銅 |
| 填料 | 油浸石棉盤根 |
內螺紋暗桿楔式閘閥主要外形尺寸
| 口徑 DN(mm) | 管螺紋 G(”) | 尺 寸dimensions(mm) | ||||
| L | L1 | S | H | Do | ||
| 15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
| 20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
| 25 | 1 | 80 | 15 | 42 | 150 | 80 |
| 32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
| 40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
| 50 | 2 | 110 | 22 | 80 | 210 | 100 |
| 65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
| 80 | 3 | 145 | 30 | 105 | 275 | 140 |
| 100 | 4 | 155 | 30 | 135 | 300 | 160 |
