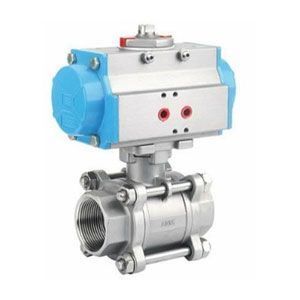

Q611F氣動三片式內螺紋球閥

產品名稱：Q611F氣動三片式內螺紋球閥

產品型號：Q611F、Q661F

連接方式：內螺紋

結構形式：浮動直通

驅動方式：氣動

產品口徑：DN15-DN100

公稱壓力：1.0-2.5MPa

閥體材質：鑄鐵,鑄鋼，不銹鋼

產品詳情

一、氣動三片式內螺紋球閥產品特性

氣動三片式內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

二、氣動三片式內螺紋球閥主要性能規范

公稱通徑DN(mm) 6-100

公稱通徑DN(mm)		6-100
材料\材料代號		C	P	R
主要零件	閥體	WCB	CF8 304	CF8M 316
	球板	WCB	CF8 304	CF8M 316
	閥桿	2Cr13	0Cr18Ni9	0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
適用工況	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
執行器	氣源壓力	0.4～0.7MPa
三段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

三、氣動三片式內螺紋球閥主要尺寸及執行器配置情況

公稱通徑DN(mm)	尺寸										執行器型號(63000RA系列)
	三段式			對焊式			承插焊式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1-14.3	9.5	50/63RA
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55-17.8	9.5	50/63RA
15	1/2	67	15	67	15.8	24	67	15	21.7-21.95	9.5	50/63RA
20	3/4	82	20	82	20	28	82	20	27.05-27.3	11.1	63/83RA
25	1	91	25	91	25	34	91	25	33.8-34.05	12.7	63/83RA
32	11/4	108	32	108	32	41	108	32	42.55-42.8	14.3	63/83RA
40	21/2	139	38	129	38	49	129	38	48.65-48.9	15.9	83/110RA
50	2	148	50	148	50	62	148	50	61.1-61.35	17.4	83/110RA
65	21/2	186	64	193	64	78					110/127RA
80	3	206	78	222	78	94					127/127RA
100	4	240	98	273	98	124					127/160RA
