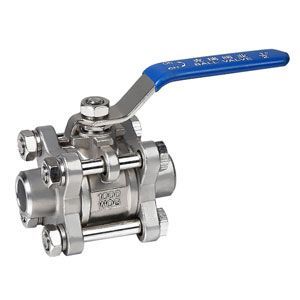

三片式焊接球閥

Q11F-16P Q11F-25P Q11F-40P Q11F-16C Q11F-25C Q11F-40C Q11F-1000WOG 三片式球閥 三片式內螺紋球閥 三片式焊接球閥 不銹鋼三片式球閥 鑄鋼三片式球閥 不銹鋼絲口球閥 三片式焊接球閥

【Q11F/Q61F-1000WOG三片式球閥產品用途】

Q11F/Q61F 型內螺紋、焊接式1000WOG三片式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

Q11F/Q61F-1000WOG三片式球閥工作原理如下：

    一、開啟過程

     1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

     2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

     3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

     4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

     二、關閉過程

     1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

     2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

     3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

     4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

1000WOG三片式球閥主要外形和連接尺寸

Q11F/Q61F-1000WOG三片式球閥主要外形和連接尺寸
