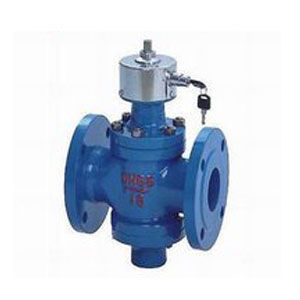

ZL47F-16自力式平衡閥
產品名稱：ZL47F-16自力式平衡閥
產品型號：ZL47F-16
連接方式：法蘭
結構形式：直通式
驅動方式：手動
產品口徑：DN15～300mm
公稱壓力：0.6MPa～1.6MPa
閥體材質：HT200 WCB 304
產品詳情
主要技術參數：
公稱壓力：1.6MPa
公稱通徑：15～400mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T17241.6 GB/T9113
試驗標準：GB/T13927 API598
主要零件材料：
| 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 膜片 |
| 材料 | 灰鑄鐵、鑄鋼 | 不銹鋼 | 鑄銅 | 丁腈橡膠 |
主要外形尺寸：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 315 | 350 | 430 | 520 | 635 | 670 | 700 |
| H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 337 | 257 | 407 | 452 | 486 | 534 | 534 |
| H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 | 430 | 553 | 561 |
