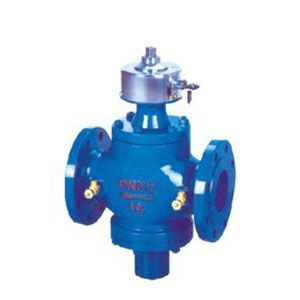

U46SM平衡式柱塞閥

產品名稱：U46SM平衡式柱塞閥

產品型號：U46SM

連接方式：法蘭

結構形式：直通流道

驅動方式：手動

產品口徑：DN150-DN400

公稱壓力：1.6MPa-2.5MPa

閥體材質：不銹鋼、鑄鋼、碳鋼、304、316

產品詳情

U46SM平衡式柱塞閥：U46H平衡式柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。平衡式柱塞閥中柱塞與密封環間采用過盈配合，平衡式柱塞閥通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。

柱塞閥連接尺寸

U46SM-16C P R UJ467-16C P R

DN	L	D	D1	D2	b	Z-φd	D0
150	480	280	240	210	24	8-23	400
200	600	335	295	265	26	12-23	450
250	650	405	355	320	30	12-25	500
300	750	460	410	375	30	12-25	560
350	850	520	470	435	34	16-25	640
400	914	580	525	485	36	16-30	750
450	987	640	585	545	40	20-30	帶傘齒輪轉動
500	987	705	650	608	44	20-34	帶傘齒輪轉動

平衡式柱塞閥連接尺寸
U46SM-25C P R UJ467-25C P R

DN	L	D	01	D2	b	Z-φd	DO
150	480	300	250	218	30	8-25	400
200	600	350	310	278	34	12-25	450
250	650	425	370	332	36	12-30	500
300	750	485	430	390	40	16-30	560
350	850	550	490	448	44	16-34	640
400	914	610	550	505	48	16-34	750
450	987	660	600	555	50	20-34	帶傘齒輪轉動
500	987	730	660	610	52	20-41	帶傘齒輪轉動

柱塞截止閥的密封圈材料

本體			堆焊
304	316	Monel	507鉬	鈷鉻鎢	鈷鉻鉬

柱塞截止閥的上密封圈材料

聚四氟乙烯

含氟柔性石墨

對位聚苯

含碳纖維柔性石墨

柱塞截止閥的閥體材料

鑄鋼	不銹鋼	含鉬不銹鋼	蒙乃爾
WCB	CF8(304)	CF8M(31 6)

柱塞截止閥的實驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1PN
低壓氣密封實驗	氣	0.5-0.7MPa
