鑄(鍛)鋼柱塞(截止)閥

鑄(鍛)鋼柱塞(截止)閥

產品名稱：鑄(鍛)鋼柱塞(截止)閥

產品型號：J48_49_68_69_F_N

連接方式：法蘭

結構形式：直通式

驅動方式：手動

產品口徑：15～200mm

公稱壓力：1.6MPa～4.0MPa

閥體材質：鑄鋼、鍛鋼、不銹鋼

閥門十大品牌全國服務電話

產品詳情

48/49 F/N J68/69 F/N鑄(鍛)鋼柱塞(截止)閥

設計與制造標準：

●設計與制造：BS1873　API602　GB12233

●法蘭尺寸：ANSIB16.5　JB/T79　GB9113

●壓力溫度：ANSIB16.34

●結構長度：ANSIB16.10　BS1873　GB12221

●對焊連接尺寸：ANSIB16.25

●檢驗與試驗：API598　JB/T7749

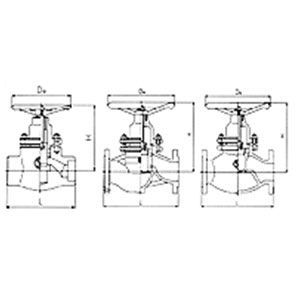

安裝尺寸及重量：

ANSI 150Lb
NPS	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	203	216	241	292	356	406	495	622	698
H	270	290	340	340	360	440	410	540	560	665	720	790	625	650
D0	100	125	160	160	180	200	200	250	250	300	350	450	450	500
Wt	10	12	15	18	24	25	32	42	90	110	188	200	220	340
GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	135	140	165	180	200	225	265	300	340	390	410	500	580	1000
D0	120	120	140	140	200	200	240	320	360	450	450	500	500	600
Wt	3.8	4.7	6.5	9	12	16	22	30.5	42	65	90	160	245	345
ANSI 300Lb
NPS	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711
H	155	220	220	235	250	285	320	330	360	410	460	580	640	730
D0	100	125	160	160	180	200	250	300	350	400	450	500	500	500
Wt	10	12	18	22	24	30	42	60	98	140	200	330	480	580
GB 2.5MPa
DN	15	20	25	32	4	50		65	80	100	125	150	200
L	130	150	160	180	200	230		290	310	350	400	480	600
H	135	170	180	195	220	250		270	300	310	365	400	460
D0	120	120	140	140	200	200		240	320	360	450	450	500
Wt	3.8	5	7	8	12	16		22	38	50	73	97	150
GB 4.0MPa
DN	15	20	25	32	40	50		65	80	100	125	150	200
L	130	150	160	180	200	230		290	310	350	400	480	600
H	135	170	180	195	220	250		270	300	310	365	410	580
D0	120	120	140	140	200	200		240	320	360	450	450	500
Wt	4	6	8	10	13	18		24	45	60	90	120	210

設計與制造標準：

●設計與制造：BS1873　API602　GB12233

●法蘭尺寸：ANSIB16.5　　JB/T79　GB9113

●壓力溫度：ANSIB16.34

●結構長度：ANSIB16.10　BS1873　GB12221

●對焊連接尺寸：ANSIB16.25

●檢驗與試驗：API598　JB/T7749

安裝尺寸及重量：

ANSI 150～800Lb
NPS	1/2			3/4			1		11/4		11/2		2
L	108			117			127		140		165		203
H	270			290			340		340		360		440
D0	100			125			160		160		180		200
Wt	10			12			15		18		24		25
GB 6.4MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	150	165	185	200	225	260	285	320	340	400	450	500	600	700
D0	120	120	140	180	250	280	320	360	450	450	450	500	550	600
Wt	6	8	9	14	22	30	40	70	98	150	260	400	520	680
GB 10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	150	165	185	200	225	250	280	300	340	400	460	520	620	700
D0	120	120	140	180	250	280	320	360	450	450	450	500	550	600
Wt	6	8	10	16	26	34	48	96	130	250	380	510	660	810
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	180	200	220	270	280	290	320	350	380	420	460	540	620	700
D0	120	140	180	250	280	320	360	450	450	450	500	550	600	600
Wt	11	21	29	38	41	58	80	110	135	182	305	520	846	1100
