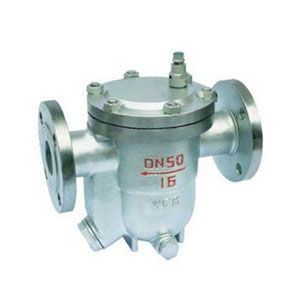

CS15H鐘形浮子式倒吊桶蒸汽疏水閥
產品名稱：CS15H鐘形浮子式倒吊桶蒸汽疏水閥
產品型號：CS15H
連接方式：法蘭，絲扣
結構形式：直通式
驅動方式：手動
產品口徑：DN15-50
公稱壓力：1.6MPa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
CS15H鐘形浮子式倒吊桶蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
耐磨損的SCCV關閉方式：
SCCV關閉系統是自動定心，自動關閉系統(Self Closing and Cente-ring Valve System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
特點及性能：
對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞，關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造， 并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高。(90％)。
5、汽水分離可靠(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。
主要外型及連接尺寸
| 產品型號 Produstion Type | 公稱通徑DN(mm) Nominal Diameter | 連接方式 | 使用壓力范圍 （Mpa) | 最高允許溫度℃ Max Vouchsafement Temperature | 閥體材質 Material Of Body | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
| ES5 (CS15H-3.7.11.16) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.3?0.7?1.1?1.6 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
| ESH5 (CS15H-3.7.11.16P) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.3?0.7?1.1?1.6?21 | 350 | ZG1Cr18Ni9Ti | 138 | 72 | 94 | 103 |
| ESH5F (CS45H-3.7.11.16P) | 15 20 25 | 法蘭 Flange | 0.01-0.3?0.7?1.1?1.6?21 | 350 | WCB | 210 | 72 | 94 | 103 |
| ES8B (CS15H-5.8.16) | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.5?0.8?1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5.8.16 | 15 20 25 | 內螺紋 ZG1/2"-1" | 0.01-0.5?0.8?1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5.8.16) | 15 20 25 | 法蘭 Flange | 0.01-0.5?0.8?1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5.8.16) | 15 20 25 | 法蘭 Flange | 0.01-0.5?0.8?1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8.8.16) | 20-40 | 內螺紋 ZG1/2"-1" | 0.01-0.8?1.2?1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8.12.16) | 15-25 32-50 | 法蘭 Flange | 0.01-0.8?1.2?1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) | 15-25 32-50 | 法蘭 Flange | 0.01-1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
