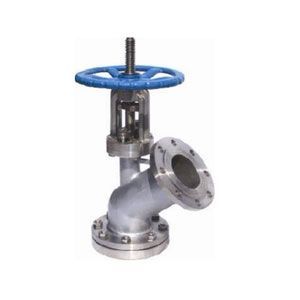

HG5-89-1上展式放料閥
產品名稱：HG5-89-1上展式放料閥
產品型號：HG5-89-1
連接方式：法蘭
結構形式：直通式
驅動方式：手動
產品口徑：DN25-DN200
公稱壓力：0.6-2.5MPA
閥體材質：不銹鋼，鑄鋼
【HG5-89-1上展式放料閥概述】上展式放料閥的手輪往右邊轉為關,往左邊轉為開,主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。
【 HG5-89-1上展式放料閥主要設備性能】
（一）、耐腐蝕性
使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的終于低用溫度-29℃，最高溫度為425℃。）
使用介質如顆粒、油品、紙漿、二氧化碳（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃）
嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度>150℃，濃度>30%）
（二）、HG5-89-1上展式放料閥不銹鋼的一般工作溫度：≤150℃
（三）、壓力范圍：0.6~2.5Mpa
（四）、通徑范圍：25~250mm
維護保養和安裝使用注意事項
1、閥門應整體的存放在通風干燥庫房內，嚴禁堆置或露天存放，閥門通徑兩端需板堵塞。
2、安裝前需仔細檢查閥門，并清除閥門內在運輸、存放過程中造成的損害。
3、在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
4、閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。
5、當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。
6、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
7、根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
8、若發現閥門面有損壞時應立即停用，可用專門材料修補患處，或委托有關生產單位生產。
可能發生的故障，原因及消除方法：
| 可能發生的故障 | 發生故障的原因 | 消除方法 |
| 1.法蘭連接部分泄漏 | 1．法蘭連接螺栓沒有擰緊或松緊不均勻。 | 1.將螺栓送開重新均勻擰緊。 |
| 2.墊片失效。 | 2.更換墊片。 | |
| 3.法蘭密封面間有污物。 | 3.卸下清洗法蘭。 | |
| 2.填料函泄漏 | 1.填料松動或填料壓蓋壓偏。 | 1應將填料壓蓋均勻地壓緊。 |
| 2.填料失效 | 2.更換新填料。 | |
| 3.密封面泄漏 | 1.密封面間附有污物。 | 1.清洗密封面。 |
| 2.密封面有損傷。 | 2.重新修磨。 | |
| 4.閥桿轉動不靈活 | 1.閥芯蓋接角太緊或軸承磨損。 | 1.調整填料松緊度或更換軸度。 |
| 2.閥桿與閥桿螺母間有雜物可阻，螺紋部分損壞。 | 2.拆開清洗或修復螺紋損壞部分。 | |
| 3.電動裝置出現故障。 | 3.按說明書檢查并修復。 |
HG5-89-1上展式放料閥主要零件材料
1、閥體
2、支架：ZG1Cr18Ni9Ti、CF8(304)、CF3（304L）、ZG1Cr18Ni12Mo2Ti、CF8M（316）、WCB
3、手輪：可鍛鑄鐵球墨鑄鐵或鋼
4、閥桿
5、法蘭：1Cr18Ni9Ti、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)
6、閥瓣
7、密封圈
8、螺栓、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9、墊片
10、填料：聚四氟乙烯片、柔性石墨環、柔性石墨纏繞墊
11、填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)
12、閥桿螺母：銅
