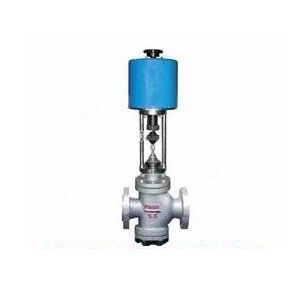

ZAZN型電動雙座調節閥

ZAZN型電動雙座調節閥

ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

ZAZN型電動雙座調節閥描述

     本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。

ZAZN型電動雙座調節閥特點

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。

可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。

調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。

伺服放大器采用深度動態負反饋，可提高自動調節精度。

電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。

電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

ZAZN型電動雙座調節閥材質

閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti

閥芯、閥桿：1Cr18Ni9Ti、司鈦萊合金堆焊增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

襯套：2Cr13

墊片：橡膠石棉板、1Cr18Ni9Ti石棉纏繞墊片

波紋管：1Cr18Ni9Ti

ZAZN型電動雙座調節閥尺寸
