襯氟隔膜閥

襯氟隔膜閥以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。特點：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便；襯氟隔膜閥主要襯材料有很多，不同的襯材料適用于不同的介質。

聚三氟乙烯 PCTEF (F3)

適用介質：

各種有機溶劑，無機腐蝕液(氧化性酸類)

使用溫度：-195~120

特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些

聚丙烯： RPP

適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。

使用溫度：-14~80

特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。

聚氯乙烯: 硬質)PVC

適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。

使用溫度：0-55

特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘合，價格較低。

聚四氯乙烯 PTFE(F4)

使用介質：強酸，強堿，強氧化劑等。

使用溫度：-200~180

特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。

聚偏氯乙烯 PVDF(F2)

使用介質：耐大多數化學藥品和溶劑，

使用溫度：-70~100

特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型。聚烯烴：PO

適用介質： 各種濃度的酸堿鹽及某些有機溶劑。

使用溫度：-58~80

特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。

襯氟隔膜閥：

1.本閥由閥體、閥蓋、閥桿、閥瓣、隔膜、其它驅動零件等組成

2.閥門的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動閥瓣升降而達到的

3.當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。

4.當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行電動操作。

襯氟隔膜閥基本結構：

1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。

2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。

3、利用FEP（Teflon)氟塑料與全成橡膠復合而成的冠環品牌隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。

4、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表”。

技術參數:

1.接口尺寸:法蘭DN15 —DN 300 ；

2.工作壓力： 1.6MPA；

3.介質溫度:按照襯里和隔膜材料 ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃；

4.閥體材質:鑄鋼、不銹鋼；

5.閥蓋材質:鑄鋼、不銹鋼；

6.襯里材質:可選性的各種氟塑料；

7.閥瓣材質: 鑄鐵、鑄鋼、不銹鋼；

8.閥桿材質: 碳鋼、不銹鋼；

9.手輪:鑄鐵；

襯氟隔膜閥安裝使用和注意事項：

1.閥門應存放在干燥通風的室內，嚴禁堆迭放置。

2.庫存閥門的通路兩端必須封口，以防異物進入內腔而損傷密封部件。且應避免與油類或其它易燃物品接觸。

3.本閥的金屬加工表面應清除污垢，并涂以防銹劑。

4.襯膠層或橡膠隔膜表面切勿涂刷油脂類物品，以免產生橡膠溶脹而影響閥門使用壽命。

5.在存放期間或停用期間，應逆時針旋轉手輪，使冠環品牌的閥門處于微啟狀態，避免使隔膜因長期受壓而失去彈性。

6.運輸過程中或安裝時，吊索不得系結在手輪或閥桿上。并嚴禁與其它金屬或硬質物撞擊，以防損傷零件和襯層。

7.安裝前，應仔細核對管路的運行條件及介質是否與本閥規定的適用范圍相符，避免選型不當而造成不必要的損失，乃致發生意外事故。

8.本閥除不宜應用于真空管路外，可在管路的任意位置安裝作雙向流動，但應確保操作和維修的方便。

9.安裝時，應將冠環閥門生產的隔膜閥閥體內腔清洗干凈，防止污垢卡阻或損傷密封部件，并檢查各部位連接螺栓是否均勻緊固。

10.運行中必須經常檢查與介質接觸的部件，并按實際使用情況，定期更換易損部件。

襯氟隔膜閥主要零部件：

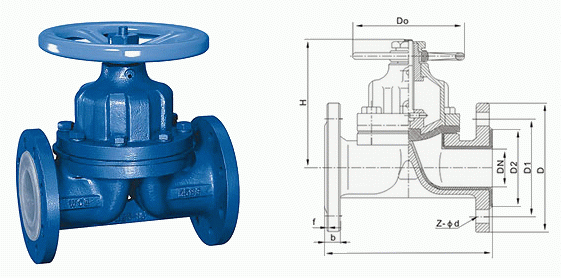

襯氟隔膜閥主要外形和連接尺寸
