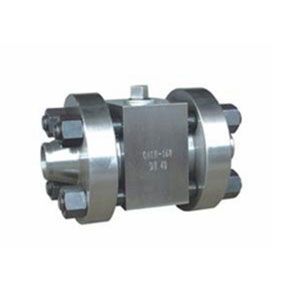

高壓焊接鍛鋼球閥
產品名稱：高壓焊接鍛鋼球閥
產品型號：Q61N/F
連接方式：法蘭
結構形式：直通流道
驅動方式：手動
產品口徑：DN15-100(可以根據您的要求定做)
公稱壓力：1.0MPa-6.4(可以根據您的要求定做)
閥體材質：鍛鋼、鑄鋼、碳鋼、不銹鋼、304、316
產品詳情
Q61N/F高壓焊接鍛鋼球閥本產品所有部件均為鍛件，采用下裝式閥桿,設備倒密封結構，采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏，密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
主要零件材料
| 零件名稱 | 閥體 | 法蘭 | 閥座閥桿、球 | 密封圈 | 雙頭螺栓 | O形圈 |
| 材料 | 45 | 35 | 2Crl3 | 尼龍 1010 | 35CrMO | 丁晴橡膠 |
主要性能規范
| 型號 | Q41N-160 | Q41N-320 | Q61N-160 | Q61N-320 | |
| 公稱壓力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
| 試驗壓力 (Mpa) | 殼體 | 24.0 | 48．O | 24.0 | 48.0 |
| 密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
| 密封(氣) | 0.6 | ||||
| 適用溫度 | -40～80 | ||||
| 適用介質 | 水、油品、氦、氫、氨等 | ||||
主要外形尺寸和重量
| 型號 | 公稱通徑DN(mm) | 尺寸 | 重量 (kg) | ||||||
| L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
| Q61N-160 Q61N-320 | 10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
| 20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 | |
