北方閥門之安全閥的工作原理和操作規范

安全閥是鍋爐、壓力容器、壓力管道等承壓設備保護裝置，它是直接依靠介質壓力產生的作用力來克服作用在閥瓣上的機械載荷使安全閥開啟的，大家對于安全閥的工作原理和操作規范大家了解多少呢?北方閥門廠家給大家介紹一下：

1、安全閥的工作原理：

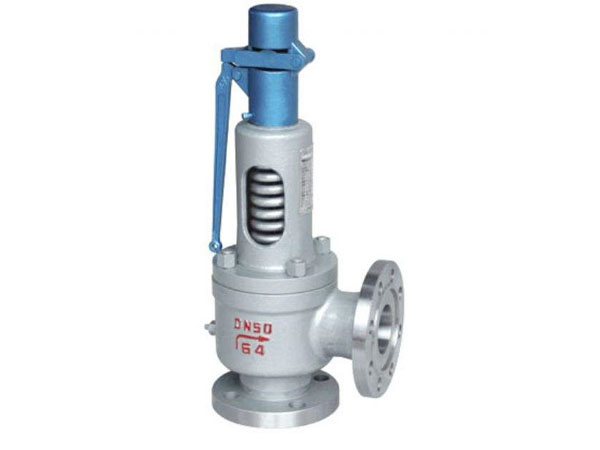

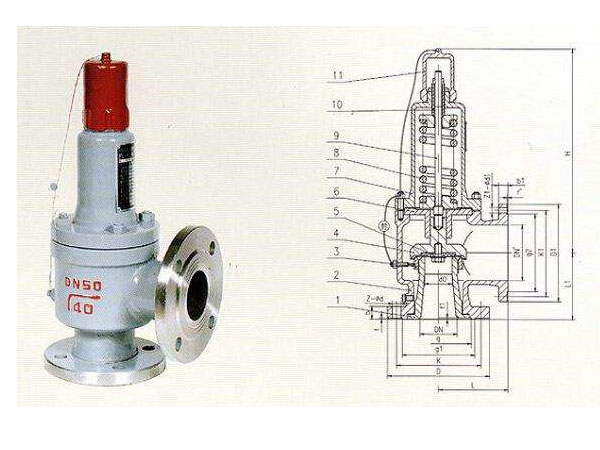

　　以彈簧式安全閥為例：工作原理是壓力=壓強X面積。壓力就是彈簧的壓力，面積就是密封面的面積。當作用在密封面上的壓強乘以密封面的面積形成的向上的推力大于彈簧的壓力，彈簧被壓縮，密封面打開，將壓力通過泄壓孔排出。

　　當設備內的壓力超過規定的工作壓力并達到安全閥的開啟壓力時，內部介質作用于鬧瓣上面的力大于加載機構施加在它上面的力，于是 閥瓣離開閥座，安全閥開啟，設備內的介質即通過閥座排出。此時內壓作用于閥瓣上面的力又小于加載機構施加在它上面的力，閥瓣又緊壓著閥座，介質停止排出，設備保持正常的工作壓力繼續運行。所以，安全閥是通過閥瓣上介質作用力與加載機構作用力的消長，自行關閉或開啟以達到防止設備超壓的目的。

　　當安全閥的整定壓力大于被保護系統的工作壓力時，閥門處于關閉狀態，這時作用在閥瓣上的力有彈簧預緊力F，方向向下，介質的作用力，方向向上，再就是閥座對閥瓣的托力(密封力)，這個密封力在密封面上所產生的比壓力，保證了安全閥關閉件間有了必需的密封性。

　　當系統中的壓力升高且超過正常工作壓力時，由于此時的彈簧預緊力和密封力未發生變化，系統壓力的升高，使得關閉件密封面上的密封力隨之減少：隨著介質壓力的進一步升高，當進口壓力等于安全閥的整定壓力時，閥瓣與閥座之間的作用力等于零(密封力等于零);當進口壓力繼續升高略高于整定壓力時，閥瓣向上運動，突跳開啟。此時安全閥處于開啟狀態。

　　一旦閥門開啟，隨著介質的快速流出，由反沖盤裙邊的內沿與調節圈外徑所圍成的環形流道對介質產生節流作用，以及利用反沖盤上流體的靜壓力，安全閥閥瓣繼續向上快速運動，此時，流量始終被閥瓣和閥座之間的開度限制著，直到閥瓣離開閥座的高度達到四分之一流道直徑，此后，流量便由喉部的流道直徑控制，繼而全量排放，使介質壓力迅速下降。此時安全閥處于排放狀態

　2、安全閥的操作規范：

　　當介質壓力P小于彈簧力F時,閥瓣又會在彈簧力的作用下迅速地回落到關閉位置，使關閉件間又產生了密封比壓力，阻止了介質從密封面間流出，安全閥又處在了新的密封關閉狀態，使系統壓力又回到了正常工作狀況， 綜合全國的規范標準來看都要求安全閥在以下幾個方面得到滿足 :

　　(1)準確開啟-涉及到整定壓力偏差。

　　(2)穩定排放-涉及到開啟高度、排放壓力、排放量。

　　(3)及時關閉-涉及到回座壓力。

　　(4)可靠密封-涉及到泄漏率。
